進口三通調節閥結構特點和使用注意事項

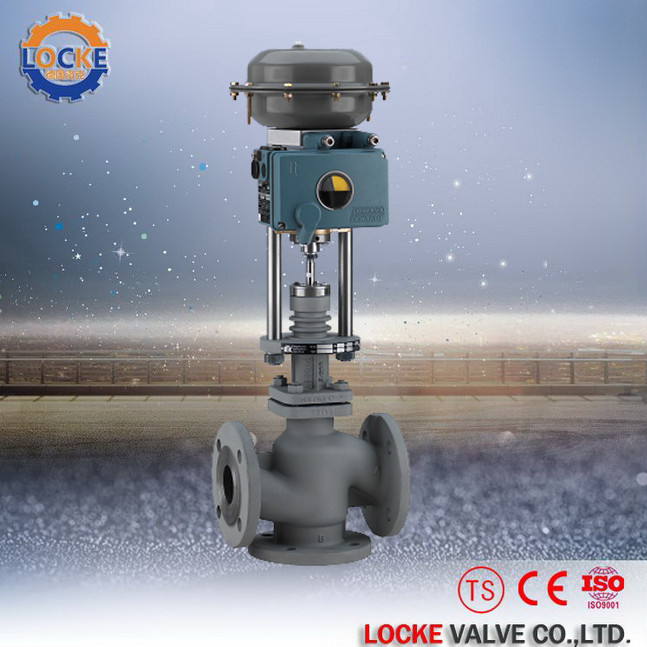

進口三通調節閥有3個出入口與管道相連，相當于兩臺單座閥合成一體。按作用方式分為三通合流調節閥和三通分流調節閥兩種。 合流調節閥是兩種流體通過閥加以混合，例如兩種不同溫度的流體通過閥混合溫度介于前兩者之間的流體。這種閥有兩個進口和一個出口。 分流調節閥是把一種流體通過閥后分成兩路，當閥在關閉一個出口的同時就打開了另一個出口，這種閥有一個入口和兩個出口。 三通分流調節閥 三通合流調節閥
進口三通調節閥結構:
進口三通調節閥的分流調節閥工作時，一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。
進口三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向，更換氣開氣閉時，必須更換執行機構。
由于小口徑不平衡力小，當DN≤80時，合流調節閥可以用于分流場合。
進口三通調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。
進口三通調節閥中的合流調節閥和分流調節閥的閥芯位置有何不同？
合流調節閥和分流調節閥芯位置不一樣，合流調節閥的閥芯位于兩閥座之內，分流閥的閥芯位于兩閥座之外，這樣設計閥芯，可以使流動方向?qū)㈤y芯處于流開狀態，合流調節閥能穩定操作。 所以，一般而言，合流調節閥應用于合流的場合，分流調節閥應用于分流的場合。
進口三通調節閥的使用場合:
進口三通調節閥常用于熱交換器的旁路調節，也可以用于簡單的配比調節。
旁路調節閥是調節熱交換器的旁通量來控制其出口流體的溫度。
進口三通調節閥裝在旁路的入口為分流，裝在旁路的出口為合流。
合流調節閥的流通能力較分流調節閥的大，調節領命，但應注意溫差對閥的影響。
進口三通調節閥使用條件:
通常三通調節閥在常溫下工作，當三通閥應用于高溫或者高溫差時，由于高溫流體通過，引起管子膨脹，使三通閥產生較大的應力而變形，造成連接處損壞和泄漏，尤其在高溫差時影響更為嚴重。一般要求三通閥的溫差小于150℃，當溫差過大可采用兩個二通閥來代替一個三通閥。
為什么三通調節閥氣閉更換為氣開時必須更換執行機構？
三通調節閥是由直通單座調節閥和直通雙座調節閥而成，并利用閥芯的自身導向，閥芯不能反裝使用。氣閉用正作用執行機構，更換為氣開時，必須用反作用執行機構。

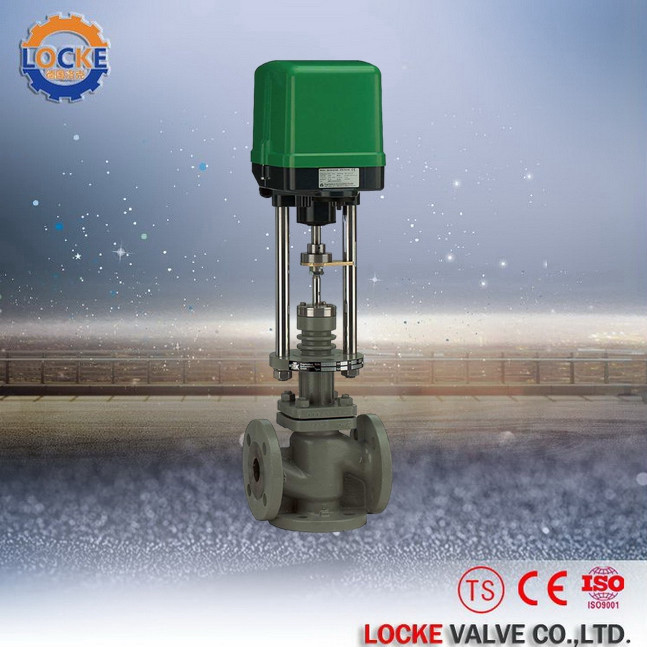

進口三通調節閥具有調節精度高，動作穩定可靠等優點。三通調節閥,直行程電動執行機構和低流阻直通單座閥組成。三通調節閥分為電動三通分流調節閥和電動三通合流調節閥。
在安裝三通調節閥時，要非常注意?，F(xiàn)總結以下幾點：
安裝前必須仔細閱讀說明書，切斷有關電源并必須由專業技術人員進行安裝。
水流方向必須同閥體上的箭頭方向相同。
閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。
閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。
與周圍管道、設備、建筑物必須保持足夠的維修操作空間，必須安裝在維修人員通過檢修孔能觸及到的地方。
閥體安裝完畢并與管路通過試壓后才可安裝驅動器。
若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
安裝完畢并檢查正確無誤后，通電調試。至少應觀察驅動器的三個完整運行周期，確定所有部件正確為止。 經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證三通調節閥對水流開關的有效性
