一、進口氣動球閥產品概述：

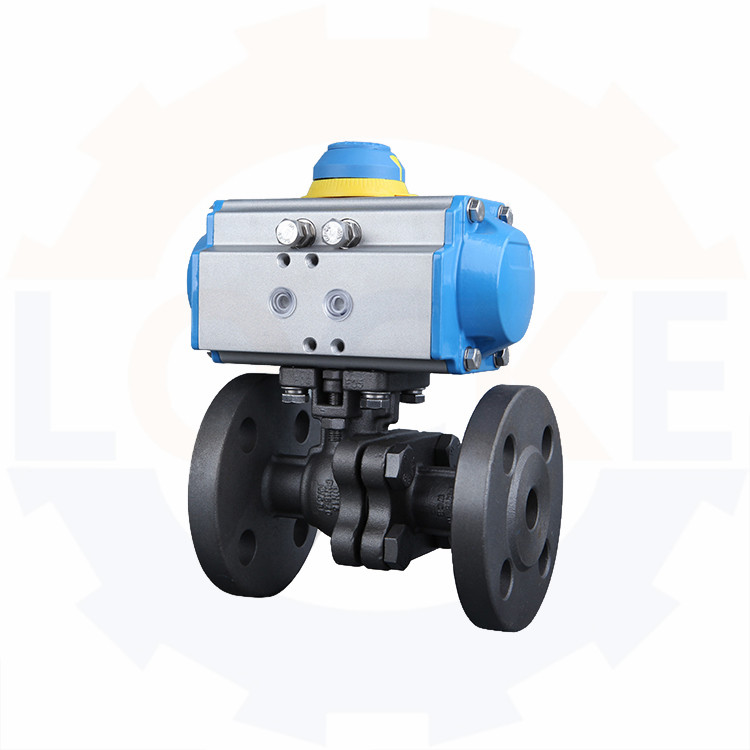

德國《LOCKE》洛克--進口氣動球閥是采用球閥配上高精度氣動執行器組成，主要分為氣動軟密封球閥及氣動硬密封球閥兩大類。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。進口氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。

二、進口氣動球閥技術參數：

類型：開關型，調節型

作用形式：單作用，雙作用

操作方式：氣動，氣動帶手動

口徑尺寸：DN15-600

公稱壓力：1.6-32Mpa

介質溫度：-40℃～450℃

電壓：AC220V,AC380V

密封形式：軟密封，硬密封

連接方式：法蘭，對夾，焊接，內螺紋

閥體材質：鑄鋼，不銹鋼304、316、316

適用介質：油、水、氣及紙漿或纖維狀流體

氣源壓力：4-8Bar

防護等級：IP65,66,67,68

防爆等級：ExibⅡBT4，ExibⅡCT5、ExibⅡCT6

可選配件：電磁閥，限位開關，定位器，氣源處理三連件

三、進口氣動球閥工作原理：

進口氣動球閥由氣動執行器和O型球閥組成，氣動切斷球閥閥體與執行機構的連接采用直連方式。氣動切斷球閥可配限位開關盒、電磁閥、減壓閥等，使用0.4-0.7MPa氣源可實現切斷操作，并送出二對無源觸點信號指示閥門開關。氣動執行器可選用單作用氣動執行器和雙作用氣動執行器。單作用的氣動執行器在動力源發生故障時，可以按照系統設定的要求自動處于開啟或者關閉的位置，雙作用氣動執行器，在斷氣后保持。

四、進口氣動球閥性能特點：

(1)止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

(2)由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

(3)流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

(4)下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

(5)閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

(6)閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

進口氣動執行器工作原理（單作用，雙作用)

雙作用氣動執行器工作原理，單作用帶彈簧復氣動執行器工作原理，氣動閥門的工作方式都是以靠氣動執行器壓縮空氣帶動閥門而工作的。

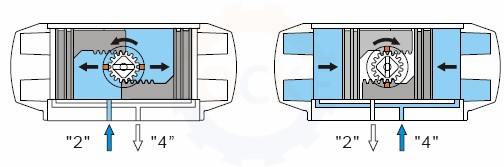

雙作用氣動執行器工作原理

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸 (齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn)）

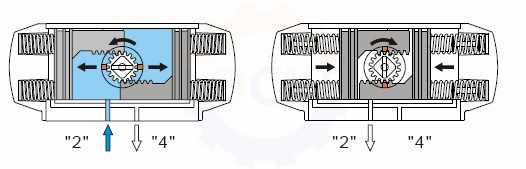

單作用帶彈簧復氣動執行器工作原理

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活 塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排 出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn)）
